止回閥工作原理:
止回閥用于管路系統,其主要作用是防止介質倒流、防止泵及其驅動電機機反轉,以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。止回閥根據材質的不同,可以適用于各種介質的管路上。止回閥安裝在管路上,即成為這一完整管路的流體部件之一,其閥瓣啟閉過程就要受它所處系統瞬變流動狀態所影響;反過來,閥瓣的關閉特性又對流體流動狀態產生發作用。
止回閥分類:
一、旋啟式止回閥:旋啟式止回閥的閥瓣呈圓盤狀,繞閥座通道的轉軸作旋轉運動,因閥內通道成流線型,流動阻力比升降式止回閥小,適用于低流速和流動不常變化的大口徑場合,但不宜用于脈動流,其密封性能不及升降式。旋啟式止回閥分單瓣式、雙瓣式和多半式三種,這三種形式主要按閥門口徑來分,目的是為了防止介質停止流動或倒流時,減弱水力沖擊。

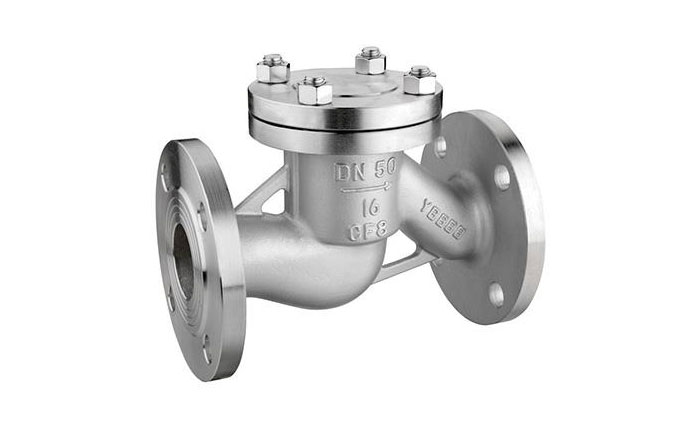

二、升降式止回閥:閥瓣沿著閥體垂直中心線滑動的止回閥,升降式止回閥只能安裝在水平管道上,在高壓小口徑止回閥上閥瓣可采用圓球。升降式止回閥的閥體形狀與截止閥一樣(可與截止閥通用),因此它的流體阻力系數較大。其結構與截止閥相似,閥體和閥瓣與截止閥相。
三、靜音止回閥:閥瓣上部和閥蓋下部加工有導向套簡,閥瓣導向簡可在閥盞導向簡內自由升降,當介質順流時,閥瓣靠介質推力開啟,當介質停流時,閥瓣靠自垂降落在閥座上,起阻止介質逆流作用。直通式升降止回閥介質進出口通道方向與閥座通道方向垂直;立式升降式止回閥,其介質進出口通道方向與閥座通道方向相同,其流動阻力較直通式小。

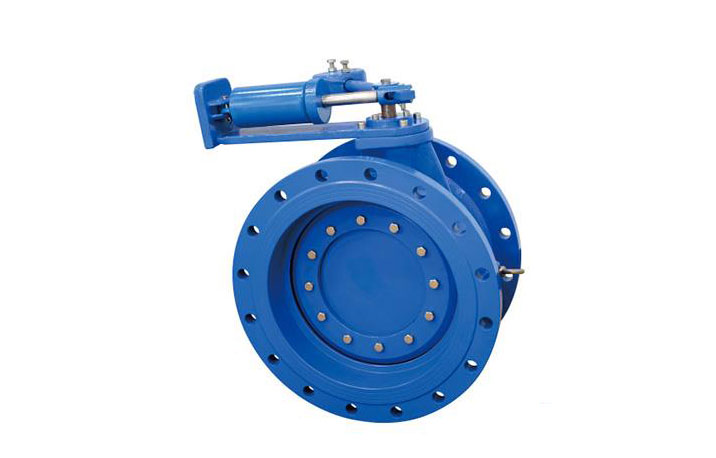

四、蝶式止回閥:閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單,只能安裝在水平管道上,密封性較差。
五、管道式止回閥:閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門,它的體積小,重量較輕,加工工藝性好,是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。
六、壓緊式止回閥:這種閥門是做為鍋爐給水和蒸汽切斷用閥,它具有升降式止回閥和截止閥或角閥的綜合機能。
此外,還有些不適用于泵出口安裝的止回閥,如底閥、彈簧式,Y型等。
止回閥安裝方法注意事項:
1、在管道系統中不要讓止回閥承受重量,大型的止回閥應獨立支撐,使之不受管道系統產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所標箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
